Uitlezen van de slimme meter P1-poort met een Arduino en waarden opslaan in MySQL-database

Door ThinkPad op dinsdag 19 augustus 2014 12:53 - Reacties (34)
CategorieŽn: Electronica, Energiebesparing, Views: 64.821

Zo, het is alweer een tijdje geleden dat ik een blogpost heb geschreven (vorige was in januari 2014 over het nut van een pompschakelaar voor je vloerverwarming. Energiebesparing much?)

Vandaag eentje over het uitlezen van een slimme energiemeter met een Arduino en het opslaan van de informatie in een MySQL-database.

Inhoudsopgave
Inleiding
Monitoren energieverbruik
Slimme meter
De oplossing
Arduino, PHP, MySQL-code
Hardware
Grafisch maken van de data
Gasverbruik uploaden naar Mindergas.nl
Todo list
Het eindresultaat

Inleiding
Ik ben de laatste tijd bezig geweest met het omlaag brengen van m'n energieverbruik. Toen ik samen met m'n vriendin in deze woning trok (nov. '13) heb ik gelijk overal LED-lampen ingedraaid en gezorgd dat de apparaten die veel energie gebruiken zoveel mogelijk A+ of beter zijn. Elektraverbruik is daarmee al best goed, we zitten op ~140 kWh per maand met z'n tweeŽn.

Gasverbruik heb ik ook zoveel mogelijk terug proberen te dringen, door gelijk toen ik hier kwam wonen de CV-ketel te tunen en de radiatoren waterzijdig inregelen.

Monitoren energieverbruik
Volgende stap was het monitoren van m'n energieverbruik, dit ging echter wat lastig. M'n woning (huurwoning uit 1988) beschikte nog over een ouderwetse draaischijf kWh-meter (1987) Deze viel nog wel uit te lezen door met een TCRT5000 IR-sensor te kijken wanneer de zwarte streep voorbij kwam. De gasmeter was echter zo oud (1987) dat deze 0,0 uitleesmogelijkheden had. Geen reflecterend vakje op het telwerk, geen magnetisch veld voor een reedcontact, NIKS.

Slimme meter
Daarom heb ik besloten om een slimme meter aan te vragen via prioriteitsplaatsing. Je betaalt dan §72,60 en dan wordt er een slimme elektra- en gasmeter bij je geplaatst.

Over de voor- en nadelen, privacy etc. van de slimme meter ga ik het hier niet hebben. Dat moet ieder voor zichzelf beslissen, en is genoeg informatie over te vinden op internet. Als je nu nog een oude draaischijfmeter hebt hangen en je hebt/wilt zonnepanelen dan kun je beter bij je huidige meter blijven omdat het salderen veel gunstiger is. Ik heb/wil geen zonnepanelen (want: huurflatje), en voor mij biedt de slimme meter een hoop mogelijkheden voor het nauwkeurig bijhouden van m'n energieverbruik.

Voordeel van de slimme meter is dat je je energieverbruik veel beter inzichtelijk kunt krijgen. De meter heeft namelijk een P1-poort waarover de meetgegevens via een seriŽle verbinding worden uitgestuurd. Deze poort kun je dan uitlezen met een commercieel product, of zelf iets bouwen. Mijn voorkeur ging uit naar het laatste. Ik ben niet vies van een beetje hobbyen, en een commerciŽle oplossing is vaak nogal aan de prijs (~§100).

Je kunt ook je slimme meter gratis op afstand laten uitlezen, bijvoorbeeld via Enelogic. Nadeel is echter dat je geen live verbruik hebt en je kunt pas een dag later het verbruik van afgelopen dag zien. Ook kun je niet zelf bij de data, een beetje lekker klooien met query's (hoe vaak zit m'n verbruik boven de XX watt, hoeveel kWh gebruik ik gemiddeld per dag?) is er dus niet bij.

De oplossing
Er zijn al een hoop hobbyisten die mij zijn voorgegaan hiermee. Vaak wordt er dan naar een Raspberry Pi gegrepen. Leuk, maar in mijn ogen redelijk overkill (een Raspberry draait een Linux omgeving, terwijl ik alleen wat waarden uit een serieel ontvangen bericht wil halen, wat ook prima met een Arduino kan). Ik wilde daarom graag iets bouwen met Arduino gezien de leuke prijs hiervan. Ik heb al een NAS (Synology DS114) draaien waar ook al een webserver + MySQL-database op draait. Een plek om de ontvangen data op te slaan was er dus al.

Voor een Arduino Duemilanove en een W5100 Ethernet shield was ik op eBay samen zo'n 18 euro kwijt. De helft van wat een Raspberry Pi kost :) Dan nog wat klein spul (RJ11 connector, stukje snoer, transistor) wat <3 euro heeft gekost.

Arduino code
Op basis van bestaande Arduino code heb ik een sketch gemaakt die de P1-poort van de slimme meter uitleest en de waarden in een MySQL-database op m'n NAS opslaat.

De basis was deze code. Die heb ik aangepast om tot onderstaande code te komen (met dank aan mede-tweakers die mij in m'n topic geholpen hebben!)


C++:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
/* Arduino 'slimme meter' P1-port reader.

 This sketch reads data from a Dutch smart meter that is equipped with a P1-port.
 Connect 'RTS' from meter to Arduino pin 5
 Connect 'GND' from meter to Arduino GND
 Connect 'RxD' from meter to Arduino pin 0 (RX)

 Baudrate 115200, 8N1.
 BS170 transistor & 10k resistor is needed to make data readable if meter spits out inverted data

 A .php file is requested (with consumption numbers in the GET request) every minute (interval set at line #52)
 created by 'ThinkPad' @ Tweakers.net, september 2014

 http://gathering.tweakers.net/forum/list_messages/1601301
 */

#include <AltSoftSerial.h>
#include <SPI.h>
#include <Ethernet.h>
// AltSoftSerial always uses these pins:
//
// Board          Transmit  Receive   PWM Unusable
// -----          --------  -------   ------------
// Teensy 2.0         9        10       (none)
// Teensy++ 2.0      25         4       26, 27
// Arduino Uno        9         8         10
// Arduino Mega      46        48       44, 45
// Wiring-S           5         6          4
// Sanguino          13        14         12

byte mac[] = {
  0xDE, 0xAD, 0xBE, 0x30, 0x32, 0x31};
IPAddress ip(192,168,4,7);
IPAddress server(192,168,4,4);
EthernetClient client;

const int requestPin =  5;
char input; // incoming serial data (byte)
bool readnextLine = false;
#define BUFSIZE 75
char buffer[BUFSIZE]; //Buffer for serial data to find \n .
int bufpos = 0;
long mEVLT = 0; //Meter reading Electrics - consumption low tariff
long mEVHT = 0; //Meter reading Electrics - consumption high tariff
long mEAV = 0;  //Meter reading Electrics - Actual consumption
long mG = 0;   //Meter reading Gas

long lastTime = 0;        // will store last time
long interval = 60000;           // interval at which to blink (milliseconds)

void setup() {
  Serial.begin(115200);
  delay(1000);
  Ethernet.begin(mac, ip);
  delay(1000);
  pinMode(4, OUTPUT);                  // SD select pin
  digitalWrite(4, HIGH);               // Explicitly disable SD

  //Set RTS pin high, so smart meter will start sending telegrams
  pinMode(requestPin, OUTPUT);
  digitalWrite(requestPin, HIGH);
}

void loop() {

  decodeTelegram();

  if(millis() - lastTime > interval) {
    lastTime = millis();
    //send data to PHP/MySQL
    httpRequest();
    //Reset variables to zero for next run
    mEVLT = 0;
    mEVHT = 0;
    mEAV = 0;
    mG = 0;
    //Stop Ethernet
    client.stop();
  }
} //Einde loop

void decodeTelegram() {
  long tl = 0;
  long tld =0;

  if (Serial.available()) {
    input = Serial.read();
    char inChar = (char)input;
    // Fill buffer up to and including a new line (\n)
    buffer[bufpos] = input&127;
    bufpos++;

    if (input == '\n') { // We received a new line (data up to \n)
      if (sscanf(buffer,"1-0:1.8.1(%ld.%ld" ,&tl, &tld)==2){
        tl *= 1000;
        tl += tld;
        mEVLT = tl;
      }

      // 1-0:1.8.2 = Elektra verbruik hoog tarief (DSMR v4.0)
      if (sscanf(buffer,"1-0:1.8.2(%ld.%ld" ,&tl, &tld)==2){
        tl *= 1000;
        tl += tld;
        mEVHT = tl;
      }

      // 1-0:1.7.0 = Electricity consumption actual usage (DSMR v4.0)
      if (sscanf(buffer,"1-0:1.7.0(%ld.%ld" ,&tl , &tld) == 2)
      {
        mEAV = (tl*1000)+tld;
      }

      // 0-1:24.2.1 = Gas (DSMR v4.0) on Kaifa MA105 meter
      if (strncmp(buffer, "0-1:24.2.1", strlen("0-1:24.2.1")) == 0) {
        if (sscanf(strrchr(buffer, '(') + 1, "%d.%d", &tl, &tld) == 2) {
          mG = (tl*1000)+tld;
        }
      }

      // Empty buffer again (whole array)
      for (int i=0; i<75; i++)
      {
        buffer[i] = 0;
      }
      bufpos = 0;
    }
  } //Einde 'if AltSerial.available'
} //Einde 'decodeTelegram()' functie

void httpRequest() {
  // if there's a successful connection:
  if (client.connect(server, 80)) {
    client.print("GET /www/slimmemeter/p1.php?mEVLT=");
    client.print(mEVLT);
    client.print("&mEVHT=");
    client.print(mEVHT);
    client.print("&mEAV=");
    client.print(mEAV);
    client.print("&mG=");
    client.print(mG);
    client.println(" HTTP/1.1");
    client.println("Host: 192.168.4.4");
    client.println("User-Agent: arduino-ethernet");
    client.println("Connection: close");
    client.println();
    //Request complete; empty recieve buffer
    while (client.available()) { //data available
      char c = client.read(); //gets byte from ethernet buffer
    }
    client.println();
  }
  else {
    client.stop();
  }
}


Pas indien gewenst het MAC-adres en IP-adres van de Arduino aan (regel 32 & 33). Ook wil je waarschijnlijk het IP-adres van het apparaat waar je MySQL op draait aanpassen (regel 34 & 142).

Het resultaat van bovenstaande sketch is dat er zodra een telegram binnenkomt bij de Arduino, hij de interessante waarden hieruit haalt en daarna elke minuut het PHP bestand op m'n NAS aanroept via een GET-request. In de URL staan de verbruikscijfers uit het P1-telegram.

Oorspronkelijk had ik de sketch zo gebouwd dat van elk telegram wat binnenkwam op de Arduino de waarden werden weggeschreven naar de database. De slimme meter spuugt echter iedere 10 sec. een nieuw telegram uit. Dit zorgt voor enorm veel data (8.640 rijen per dag, 3,15 miljoen per jaar!). Een interval van 1 minuut is ook prima, dat gebruiken veel commerciŽle uitleesoplossingen ook. Mocht je wel willen dat voor elk telegram (elke 10sec dus) de waarden worden weggeschreven, dan kun je de originele code nog terugvinden hier: http://pastebin.com/N7jHBTDu

Let er overigens op dat als je de code upload naar de Arduino, je de hardware van pin 0 loskoppelt. Anders gaan zaken conflicteren met elkaar. Na het uploaden van de sketch kun je het weer aansluiten. Ik heb zelf een 'shield' gemaakt d.m.v. gaatjesprint en header-pinnen. Het shield kan ik zo van de Arduino af trekken en na uploaden er weer op prikken.

Het PHP bestand bevat de volgende code:
p1.php

PHP:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
<?php
error_reporting(E_ALL);

//Connect to database
$MyUsername = "p1logger";  // enter your username for mysql
$MyPassword = "p1logger";  // enter your password for mysql
$MyHostname = "localhost";      // this is usually "localhost" unless your database resides on a different server

$dbh = mysql_pconnect($MyHostname , $MyUsername, $MyPassword);
$selected = mysql_select_db("p1",$dbh);

//Waardes van vorige wegschrijf actie ophalen
$query = mysql_query("SELECT laag_tarief, hoog_tarief, huidig_verbruik, gas FROM `readings` ORDER BY `readings`.`time`  DESC LIMIT 1");
$row = mysql_fetch_array($query);
$previous_laag_tarief = $row[0];
$previous_hoog_tarief = $row[1];
$previous_huidig = $row[2];
$previous_gas = $row[3];
$min_vermogen = 0;
$max_vermogen = 230*25; //Maximale vermogen = 230V * vermogen hoofdzekering (1x25A)

//Alle opgehaalde variabelen op type 'INTEGER' zetten ivm vergelijken zometeen
settype($previous_elektra, "integer");
settype($previous_huidig, "integer");
settype($previous_gas, "integer");

//GET variabelen naar andere variabele schrijven
$mEVLT = $_GET["mEVLT"];
$mEVHT = $_GET["mEVHT"];
$mEAV = $_GET["mEAV"];
$mG = $_GET["mG"];

//GET variabelen op 'integer' zetten
settype($mEVLT, "integer");
settype($mEVHT, "integer");
settype($mEAV, "integer");
settype($mG, "integer");


//Checken of binnengekomen standen voldoen aan eisen (meterstand = hoger dan vorige, huidig verbruik > minimale vermogen, kleiner dan maximale vermogen) om incorrecte waarden te negeren
if (
    $mEVLT >= $previous_laag_tarief
    && $mEVHT >= $previous_hoog_tarief
    && $mG >= $previous_gas //Inkomende meterstand moet groter zijn dan vorige meterstand
    && $mG <= ($mG + 6000) //Gasmeter is type 'G6', which stands for max. 6m3/hour. So value can never be bigger than value + 6000
    && $mEAV >= $min_vermogen //Huidig verbruik moet groter zijn dan minimale verbruik (nachtverbruik)
    && $mEAV <= $max_vermogen //Huidig verbruik moet kleiner zijn dan max. vermogen 1fase aansluiting
    )
{
    $SQL = "INSERT INTO p1.readings (id, time, laag_tarief, hoog_tarief, huidig_verbruik, gas) VALUES (NULL, NULL, '".$mEVLT."', '".$mEVHT."', '".$mEAV."', '".$mG."')";
    mysql_query($SQL);
}
else {

    //Foutieve waarden wegschrijven naar tabel voor latere debugging
    $SQL = "INSERT INTO p1.faulty_readings (id, time, laag_tarief, hoog_tarief, huidig_verbruik, gas) VALUES (NULL, NULL, '".$mEVLT."', '".$mEVHT."', '".$mEAV."', '".$mG."')";
    mysql_query($SQL);
}


?>


Let niet op de PHP code, dit is erg ranzig bij elkaar gehackt. Het werkt voor mij i.i.g. wel. Het zorgt ervoor dat incorrecte waarden zoveel mogelijk worden genegeerd.
Heb je een beter idee dan hoor ik dat graag.

De database (p1) heeft ťťn tabel ('readings'), welke er als volgt uitziet:

code:
1
2
3
4
5
6
7
8
9
10
+-----------------+-----------+------+-----+-------------------+----------------+
| Field           | Type      | Null | Key | Default           | Extra          |
+-----------------+-----------+------+-----+-------------------+----------------+
| id              | int(11)   | NO   | PRI | NULL              | auto_increment |
| time            | timestamp | NO   |     | CURRENT_TIMESTAMP |                |
| laag_tarief     | int(11)   | NO   |     | NULL              |                |
| hoog_tarief     | int(11)   | NO   |     | NULL              |                |
| huidig_verbruik | int(4)    | NO   |     | NULL              |                |
| gas             | int(11)   | NO   |     | NULL              |                |
+-----------------+-----------+------+-----+-------------------+----------------+



Hardware

De hardware is niet heel moeilijk:
Je prikt het Ethernetshield op de Arduino en sluit een kabel vanaf de slimme meter op je Arduino aan.
De P1-poort van de slimme meter gebruikt eigenlijk gewoon een RJ11 telefoonconnector. Je kunt hiervoor eenvoudig zelf een kabel maken. De pinout vind je hier.

De kabel sluit je op de volgende manier op je Arduino aan:

code:
1
2
3
4
5
6
7
+--------------+---------+
| Slimme meter | Arduino |
+--------------+---------+
| RTS (2)      | D5      |
| GND (3)      | GND     |
| RxD (5)      | 0 (RX)  |
+--------------+---------+



Mijn meter (Kaifa MA105) spuugt de data echter geÔnverteerd uit, dus ik moest nog een oplossing maken met een transistor (BS170) en een 10kΩ weerstand. Ook spuugt mijn meter de data uit met 115200 baud i.p.v. 9600. Start/stop bits is 8N1 bij mijn meter. Als jouw meter 7N1 gebruikt zul je dat even weer in moeten bouwen a.d.h.v. de voorbeeldsketch waar ik bovenaan naar link.

Om de data weer terug te inverteren moet je een hardware oplossing maken. Dit kan zoals hierboven genoemd met een simpele transistor (BC547 of BS170) en een weerstand van 10kΩ (schema).

Grafisch maken van de data
Nu de Arduino aan het loggen is wil je natuurlijk ook zien wat je energieverbruik is. Een tabel vol met cijfertjes zegt je waarschijnlijk weinig. Ik heb voor mijzelf een opzetje gemaakt met Highcharts. Met Highcharts kun je vrij eenvoudig grafieken genereren. De grafieken zijn ook op mobiele devices vrij aardig te bekijken.

Ik heb verschillende grafieken:
  • Eentje voor een lijngrafiek van het verbruik (per minuut). Die kun je hier vinden
  • Eentje met staafdiagrammen van het verbruik (elektra & gas) van de huidige maand. Die kun je hier vinden. Deze pagina heeft nog een andere pagina nodig om de data op te halen, die pagina kun je hier vinden.
De code zal vast niet heel netjes zijn opgesteld (ik ben geen fulltime programmeur, puur hobby dit) maar voor mijn doeleinde werkt het prima. Ook is alleen het huidige elektraverbruik zichtbaar. Gasverbruik doe ik nog niks mee.

Gasverbruik uploaden naar Mindergas.nl
Ik hield voorheen altijd handmatig mijn gasverbruik bij via www.mindergas.nl . Mindergas heeft ook een API om meterstanden te uploaden. Nu met deze P1-uitleesmogelijkheid upload ik elke avond automatisch de meterstand naar Mindergas. De code hiervoor kun je vinden in dit topic: http://gathering.tweakers...message/42816734#42816734

Todo list
- Kijken of ik een watchdog kan implementeren. Hoewel de Arduino nu al meer dan drie maanden zonder storingen de gegevens logt, wil ik de sketch zo maken dat hij 24/7/365 kan loggen zonder menselijk ingrijpen. Automatisch resetten bij vastlopen zou dan handig zijn.

Ik ben dit nog aan het uitzoeken, discussie daarover loopt in het topic. Opmerkingen of verbeteringen mbt de Arduino code ook graag daar plaatsen. Reacties op de PHP/MySQL/grafiek mogen hier, dat staat los van de Arduino sketch.

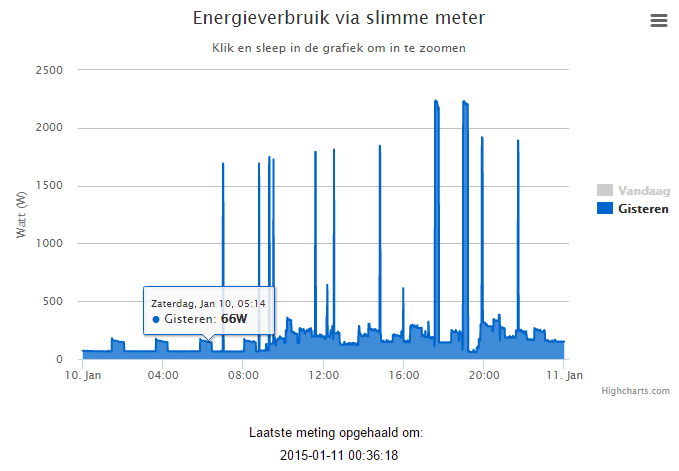

Eindresultaat
http://tweakers.net/ext/f/AIQRc0zbKr4XlOCbQOPrCMRo/full.png

http://tweakers.net/ext/f/bFrCsu0yazzKHc8dgVKlZOk5/full.png

Disclaimer:
Ik ben niet verantwoordelijk voor schade aan je slimme meter, jezelf, je Arduino of andere zaken betrokken in dit project. Uitvoeren op eigen risico!


Een reactie als het goed werkt zou ik waarderen. Verwacht overigens geen hulp als je het niet aan de praat krijgt. Heb helaas geen tijd om inhoudelijke hulp te verlenen. Het is puur bedoeld als opstapje en om de mogelijkheden van een Arduino en wat PHP & MySQL & Highcharts aan te tonen.
